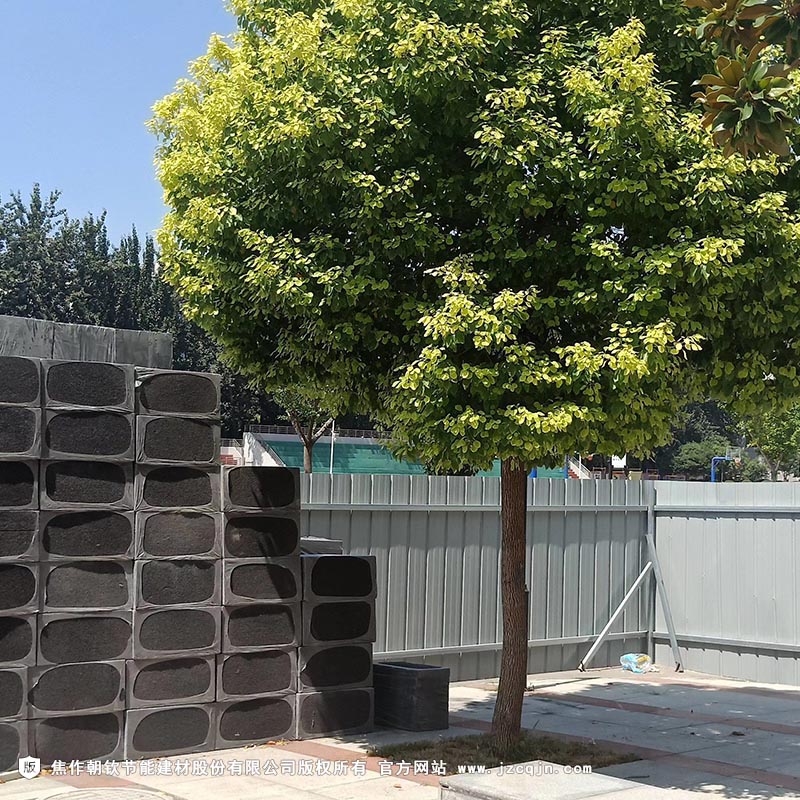

CS 碳纖維硅質防火保溫板又名“碳硅板”，其特征在于，由重量份百分比的硅酸鹽水泥、礦渣、發泡劑、穩泡劑、碳纖維、炭黑、納米級保溫材料和水構成;所述的硅酸鹽水泥為 40 份～50 份;所述的礦渣為 50 份～60 份;所述的發泡劑為 4 份～5 .5 份;所述的穩泡劑為 1 份～1 .5 份;所述的炭黑為 2 份～2 .5 份;所述的納米級保溫材料 0 .5 份～1 份;所述的水為 50 份～60 份;

CS碳纖維硅質防火保溫板(碳硅板)制作方法如下：

a、將硅酸鹽水泥、礦渣、碳纖維、炭黑、納米級保溫材料按重量份數進行稱量預混后;b、添加稱量后的水，添加的水溫保持在 45~55℃;c、添加稱量份數的發泡劑和穩泡劑，添加完畢后進行混合攪拌，攪拌形成均勻的漿料;d、將漿料在規定尺寸的模具中進行澆筑，澆筑后的漿料凝固后進行脫模、養護、切割。

2 .根據權利要求 1 所述的CS 碳纖維硅質防火保溫板，其特征在于，所述的硅酸鹽水泥為早強型水泥。

3 .根據權利要求 2 所述的CS 碳纖維硅質防火保溫板，其特征在于，所述的硅酸鹽水泥為 425R 型水泥。

4 .根據權利要求1所述的CS 碳纖維硅質防火保溫板，其特征在于，所述的礦渣粉為金屬礦渣粉。

5 .根據權利要求 4 所述的CS 碳纖維硅質防火保溫板，其特征在于，所述的金屬礦渣粉目數為≥200 目。

6 .根據權利要求 1所述的CS 碳纖維硅質防火保溫板，其特征在于，所述的發泡劑為液態的雙氧水。

7 .根據權利要求 1 所述的CS 碳纖維硅質防火保溫板，其特征在于，所述的碳纖維為聚丙烯類碳纖維。

8 .根據權利要求1所述的CS 碳纖維硅質防火保溫板，其特征在于，所述的納米級保溫材料為氣凝膠。

注：以上內容均摘自朝欽節能專利《CS碳纖維硅質防火保溫板及其制作方法》。
